FreeScan Trak Nova, fiziksel nesnelerin üç boyutlu dijital kopyasını milimetrenin altında hassasiyetle oluşturan taşınabilir bir ölçüm sistemidir.
Herhangi bir parçanın — araç kapısından türbin kanadına, kalıptan döküm parçasına — yüzeyindeki milyonlarca noktayı saniyeler içinde yakalar ve ekranınızda birebir dijital model oluşturur.
Bu dijital model ile parçanızın tasarıma ne kadar uygun üretildigini kontrol edebilir, zaman içindeki aşınmayı takip edebilir, mevcut bir parçayı tersine mühendislikle yeniden modelleyebilir veya üretim hattındaki sapmaları anında tespit edebilirsiniz.
Geleneksel yöntemlerde parçayı ölçüm odasına taşımanız, saatlerce beklemeniz gerekir. Trak Nova parçanın yanına gider, kabloya ihtiyaç duymaz ve sonucu anında gösterir. Parçanız 50 kilogram da olsa 50 ton da olsa — siz cihazı alıp yanına gidersiniz.
Trak Nova, CMM ve geleneksel araçları tamamen ortadan kaldırmaz. CMM hâlâ en yüksek tekrarlanabilirlik gerektiren laboratuvar uygulamalarında değerlidir. Büyük parçalarda, karmaşık geometrilerde ve sahada yapılması gereken kalite kontrol işlemlerinde Trak Nova ulaşılamayan hız ve veri zenginligi sunar.

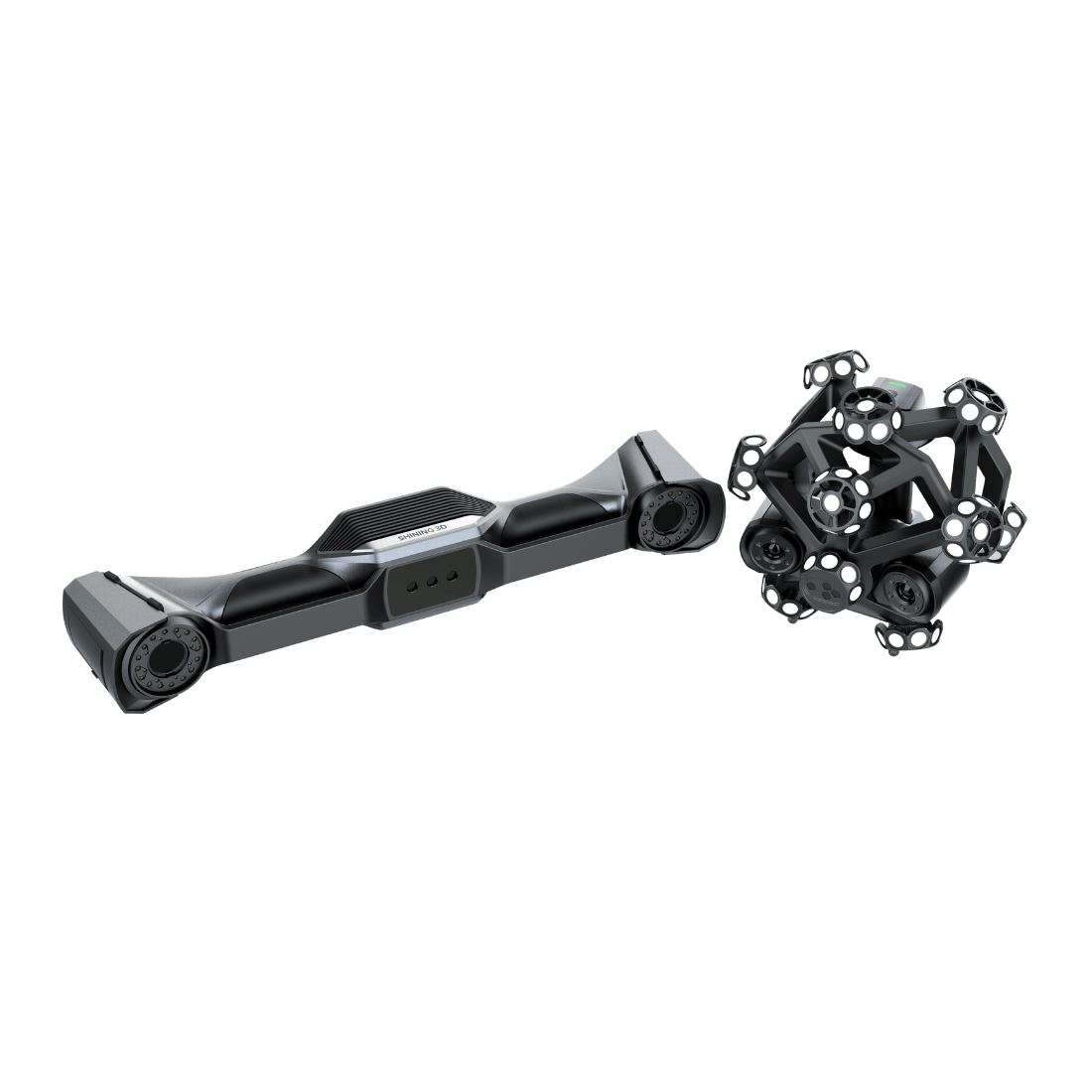

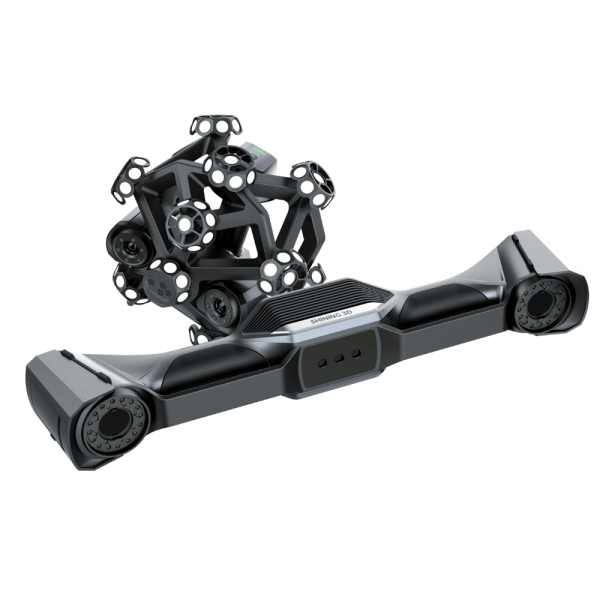

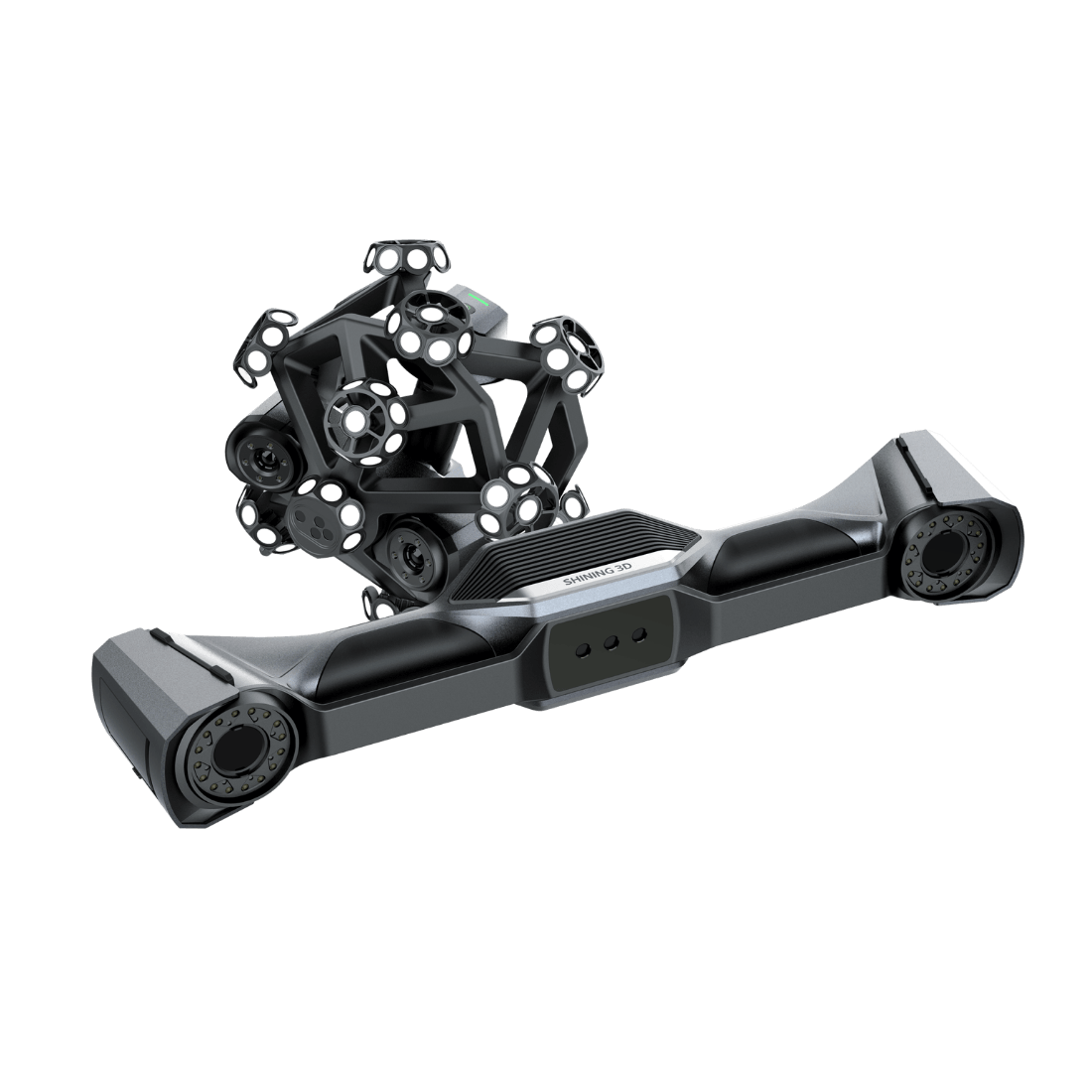

FreeScan Trak Nova, iF Design Award 2026 ödüllü yenilikçi tasarımıyla iki bağımsız cihazı tek bir sistem olarak bir araya getirir:

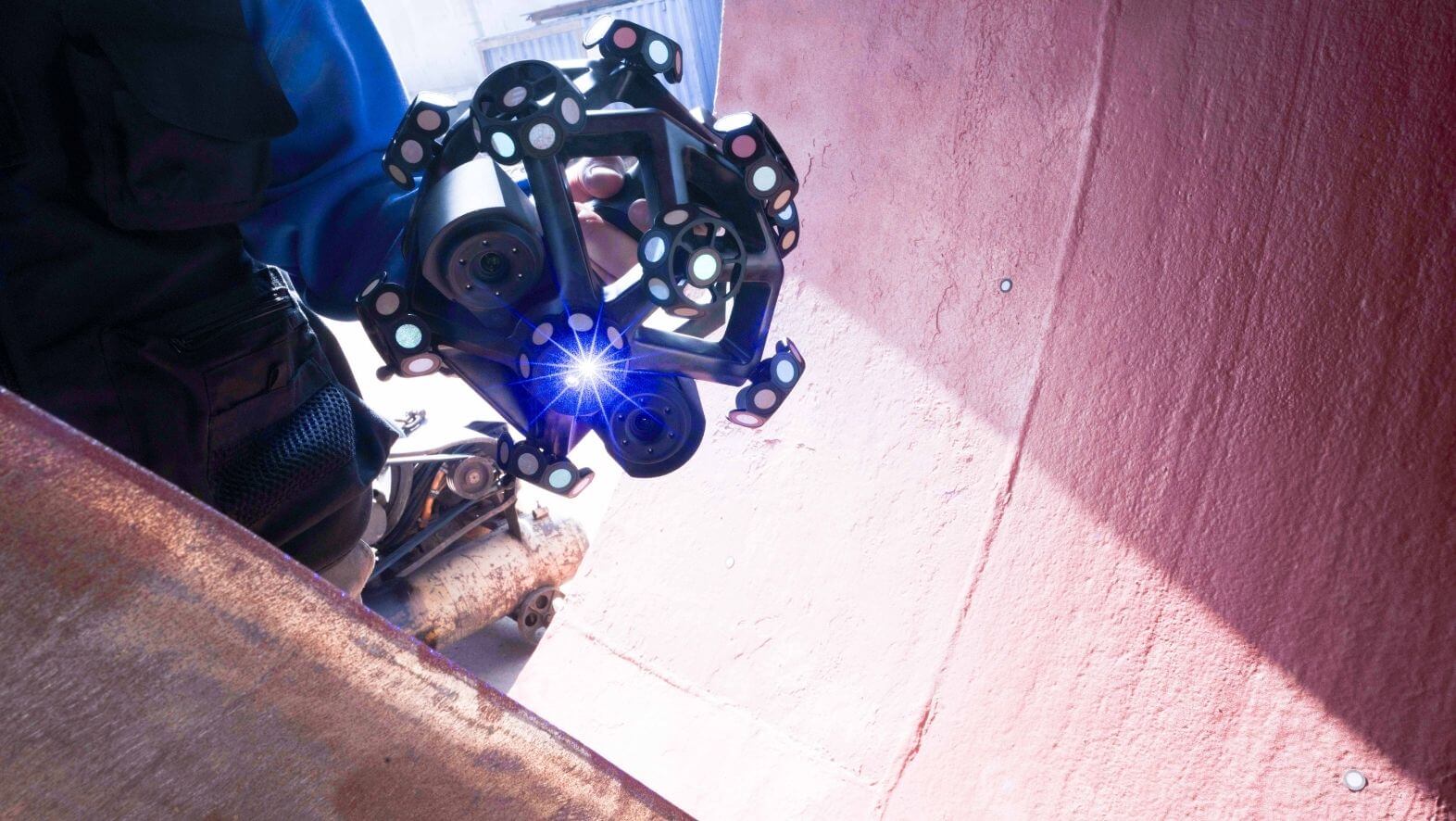

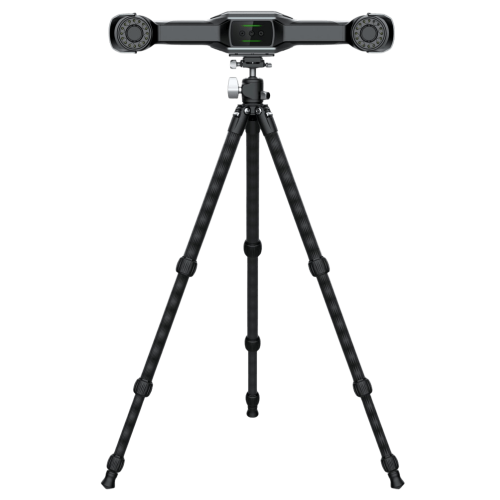

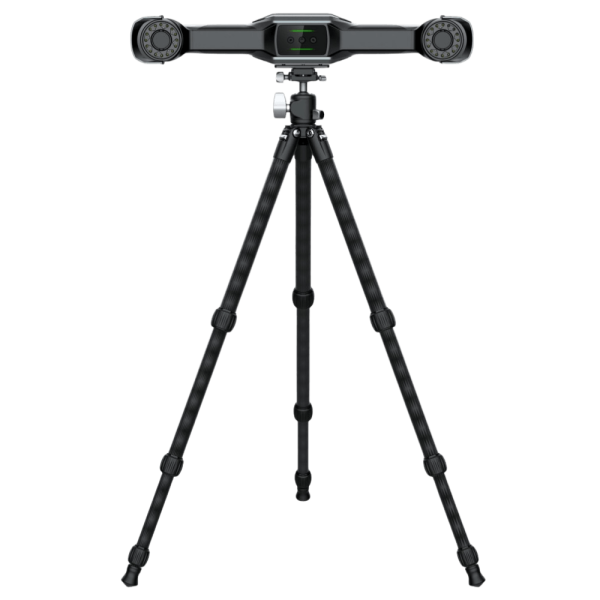

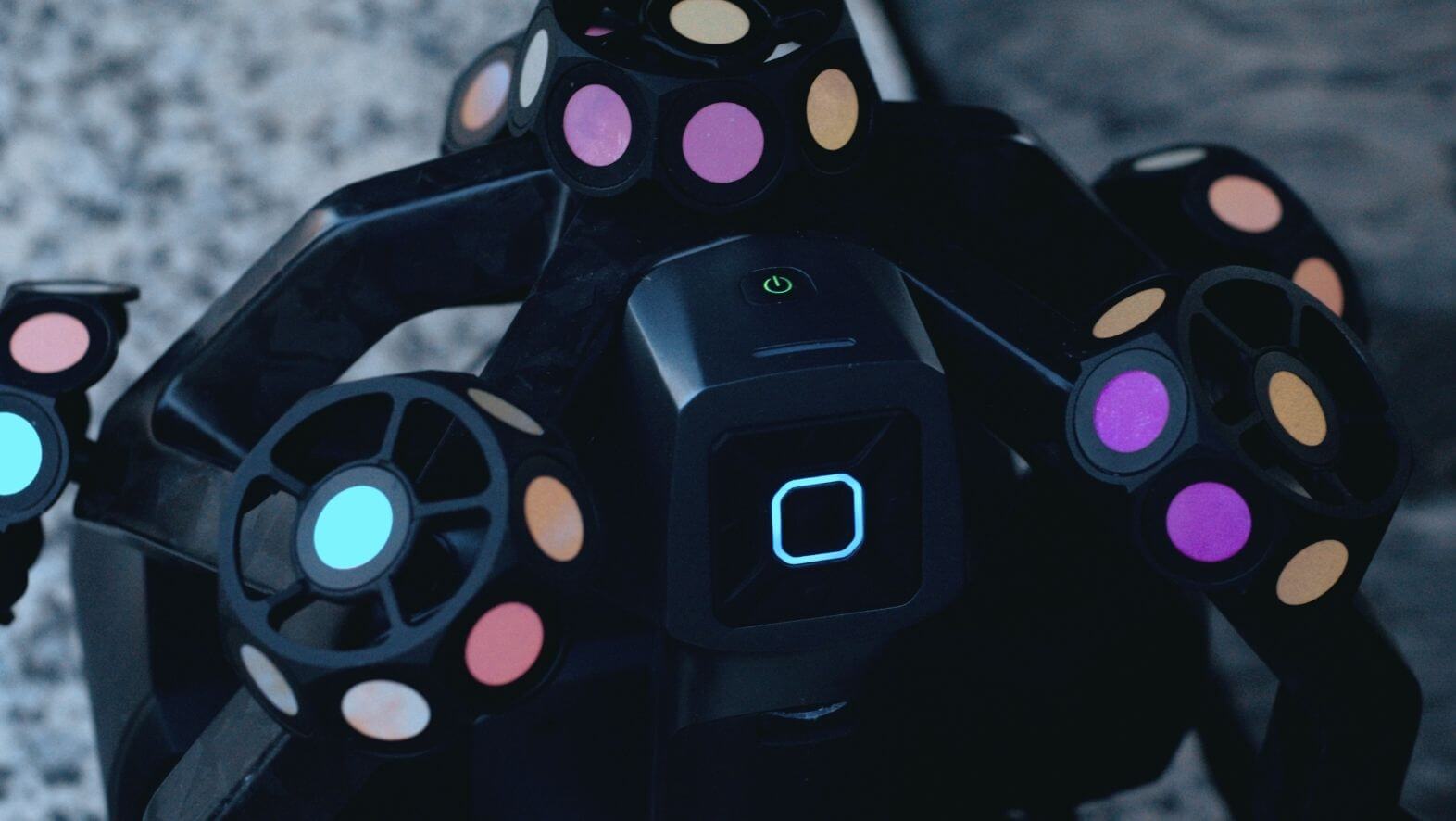

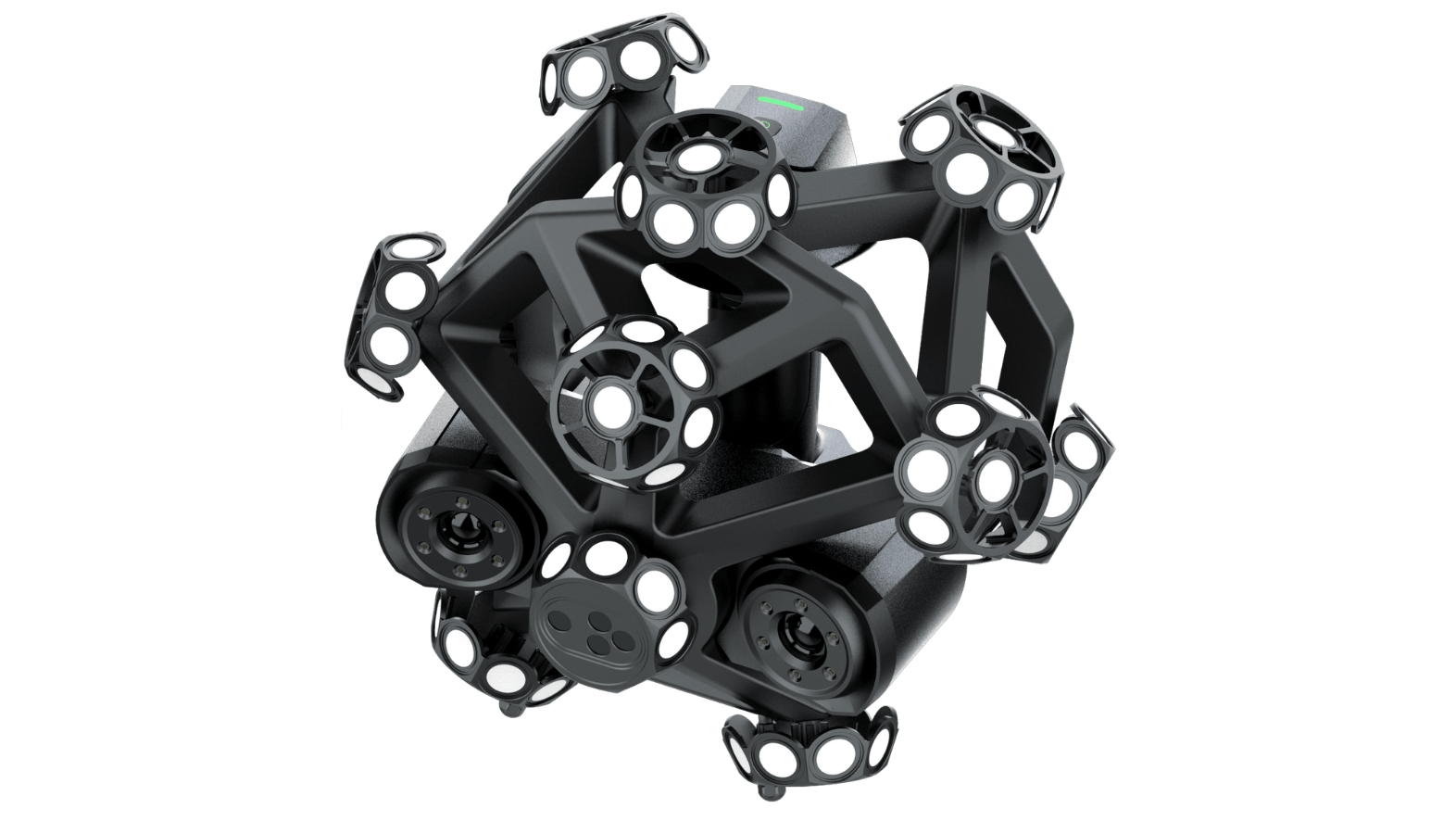

TE Nova — Dinamik Takip Tarayıcısı (1,2 kg)
Kompakt ve hafif yapısıyla dar alanlarda ve detay gerektiren bölgelerde gerçek zamanlı takip taraması yapar. Cismin etrafında hareket ederken konum referansını sürekli korur ve biriken hacimsel hatayı minimize eder. 3,5 metre takip menzilinde markersız tarama yapabilir. Yakın Mod (170–550 mm) ile sıkı toleransların kontrol edilmesi gereken küçük bölgelerde yüksek hassasiyet.

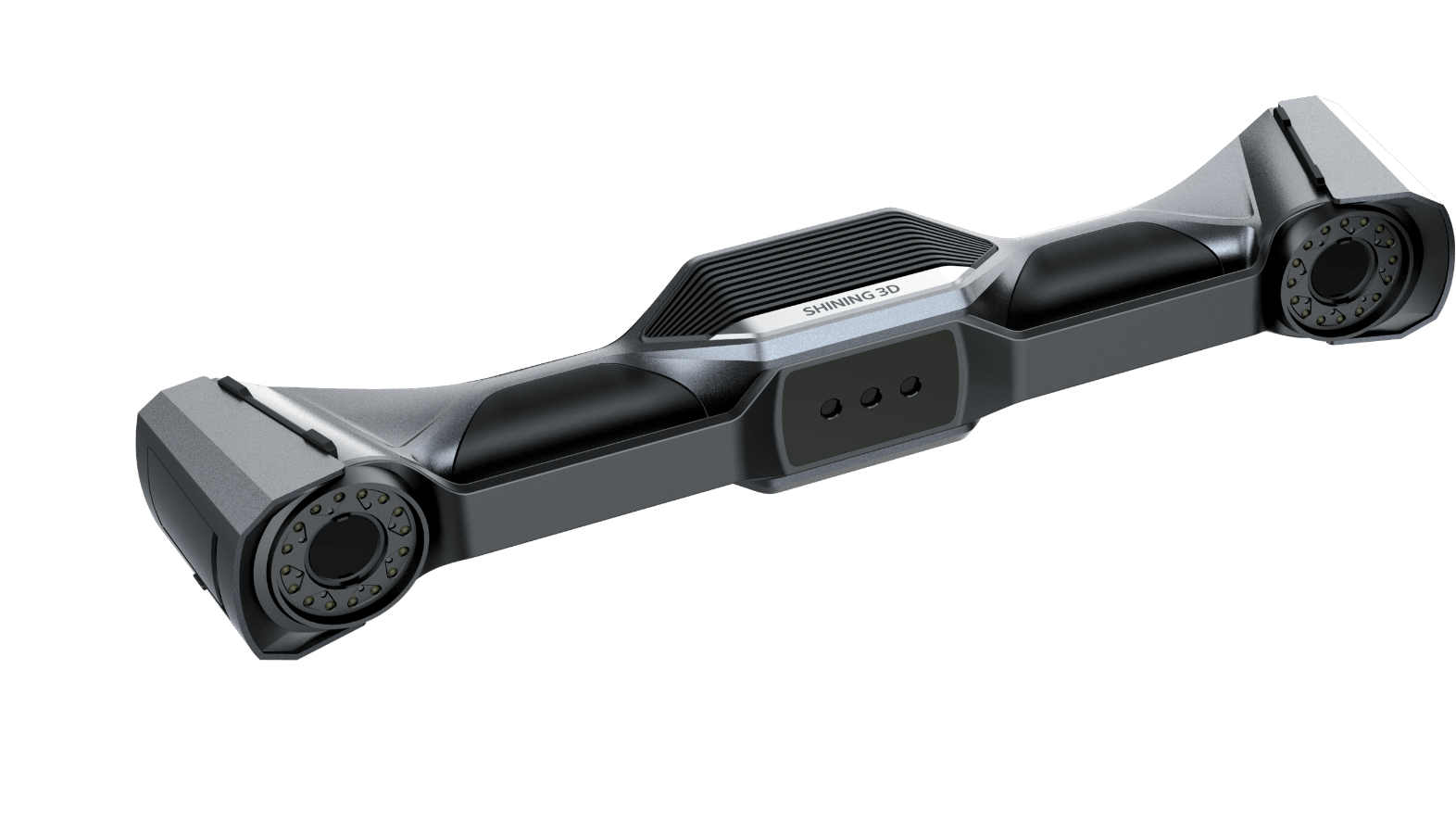

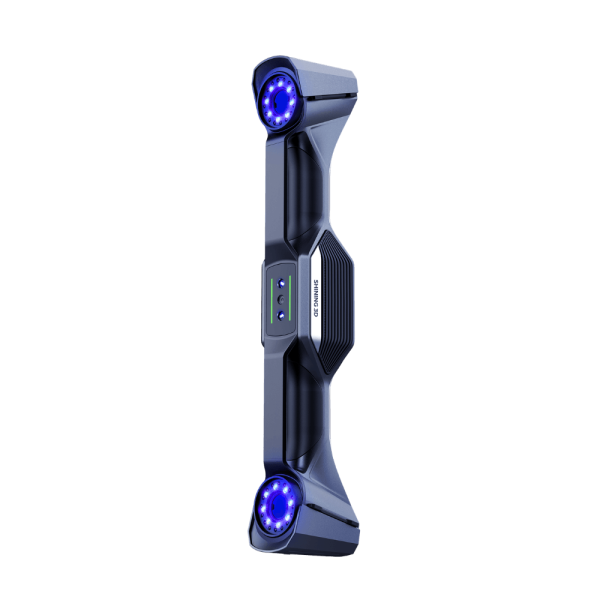

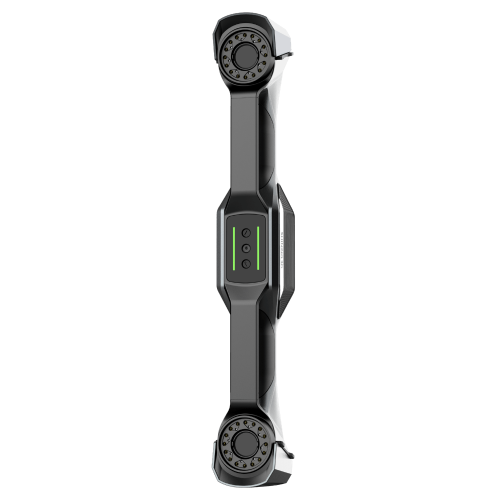

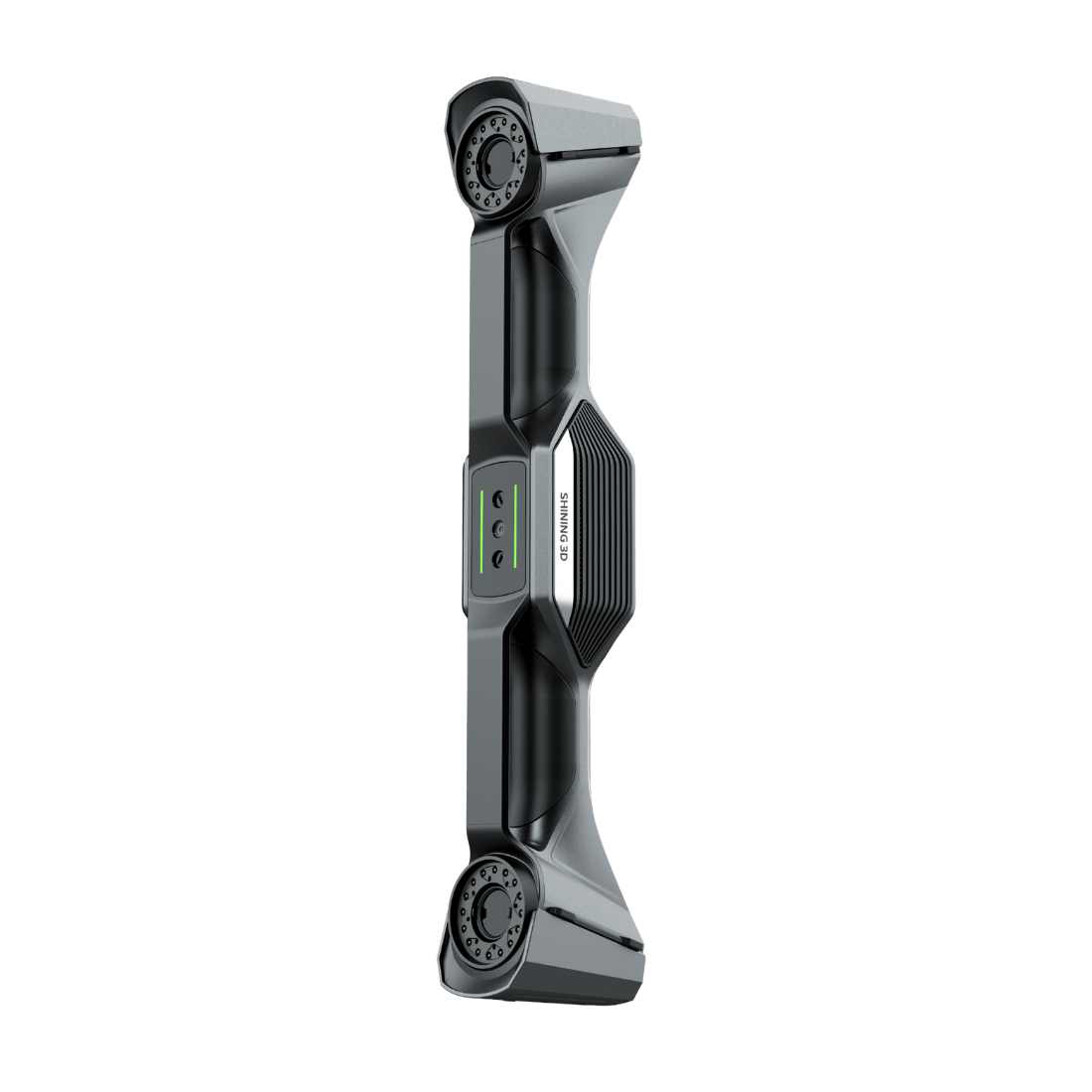

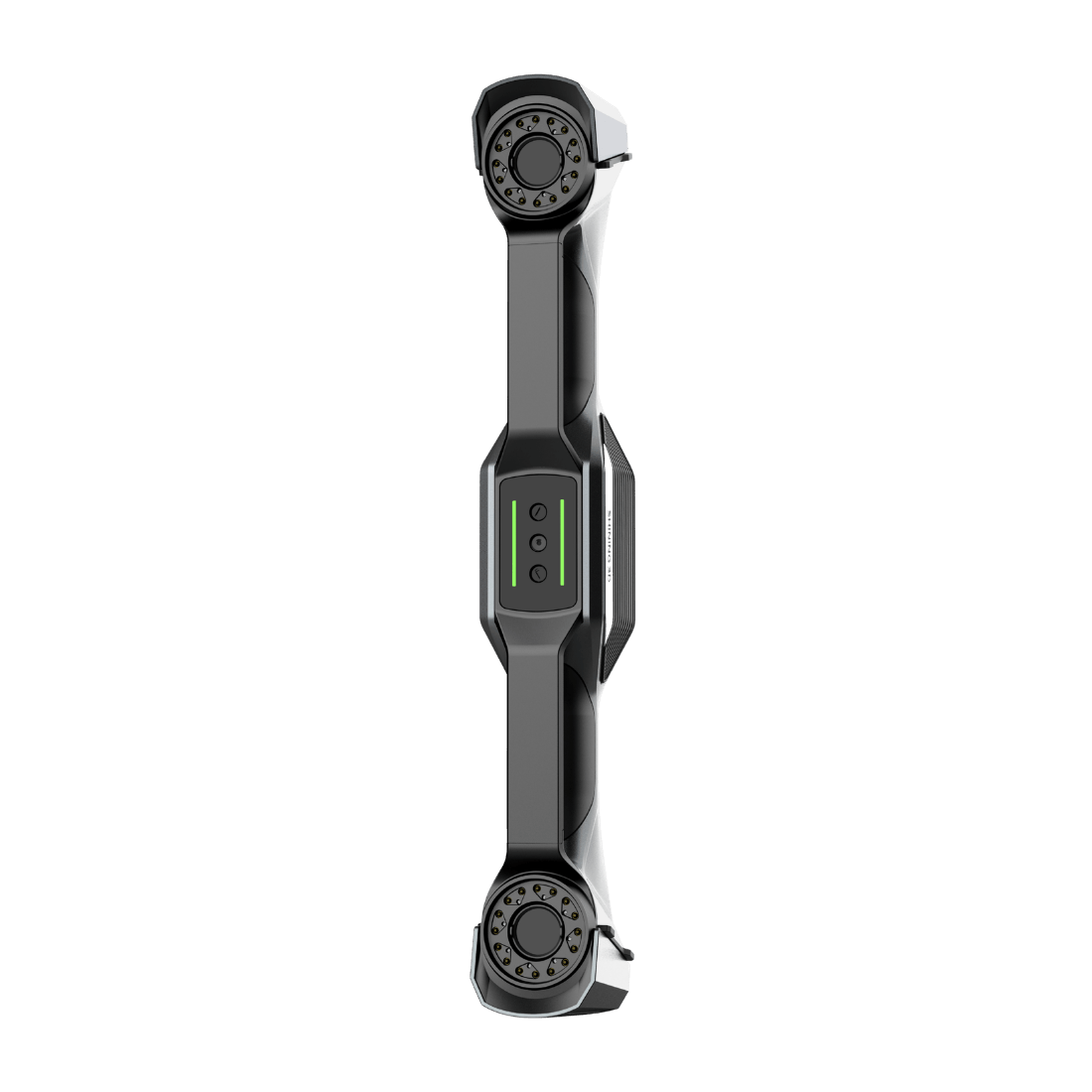

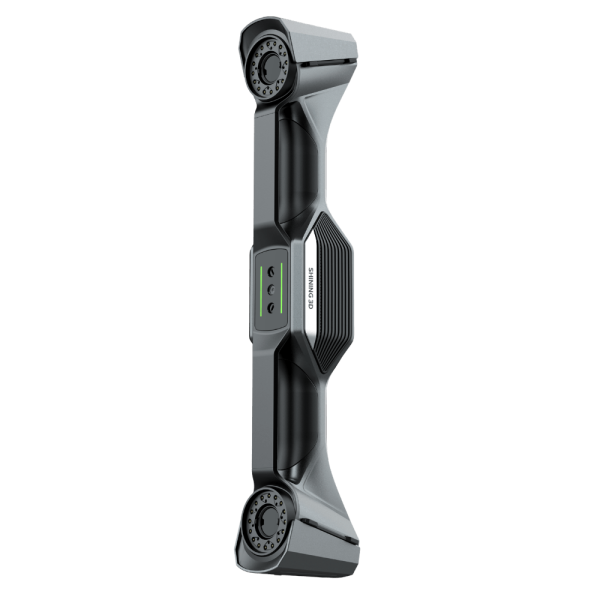

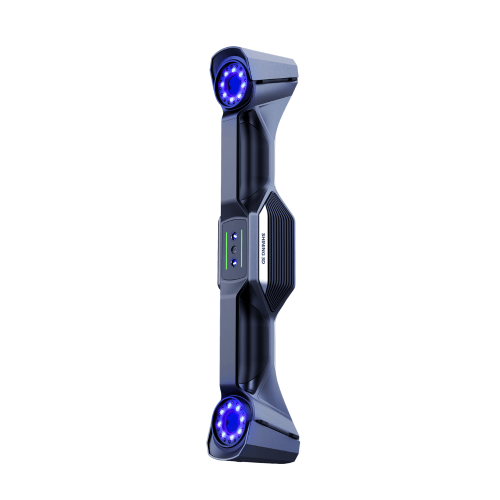

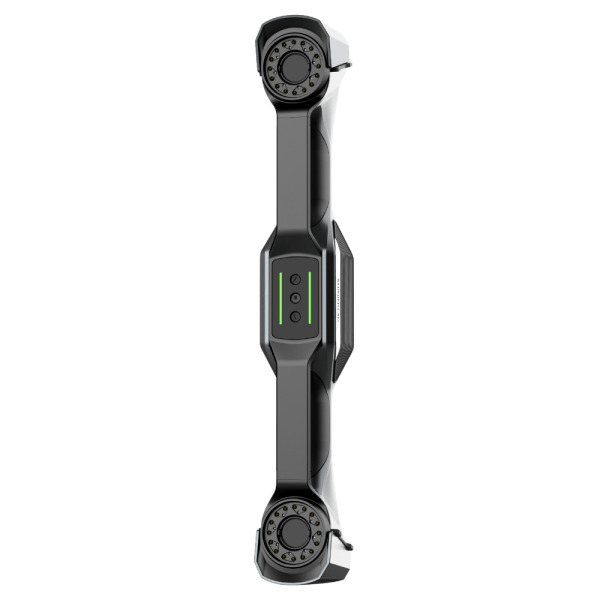

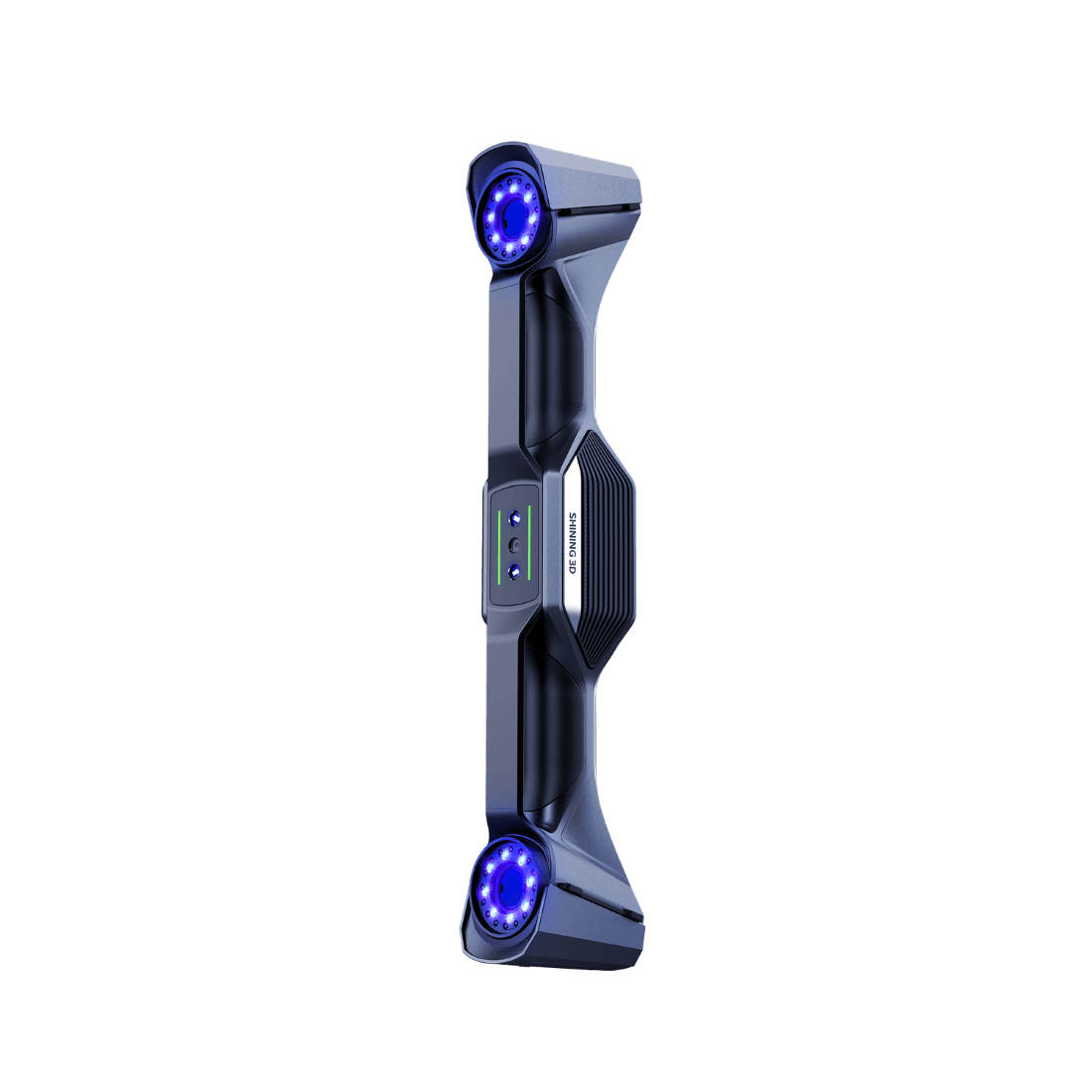

UE Nova — Geniş Alan Lazer Tarayıcısı (1,6 kg)
Piyasadaki en geniş görüs alanına (2,6 × 2,2 m) sahip el tipi lazer tarayıcı. 50 mavi lazer çizgisiyle büyük yüzeyleri hızla kaplar. Detaylı tarama için 7 paralel lazer çizgisi, derin cep taraması için 1 lazer çizgisi ek modlar olarak mevcuttur. Trak Nova sisteminden ayrılarak bağımsız tarayıcı olarak da kullanılabilir.

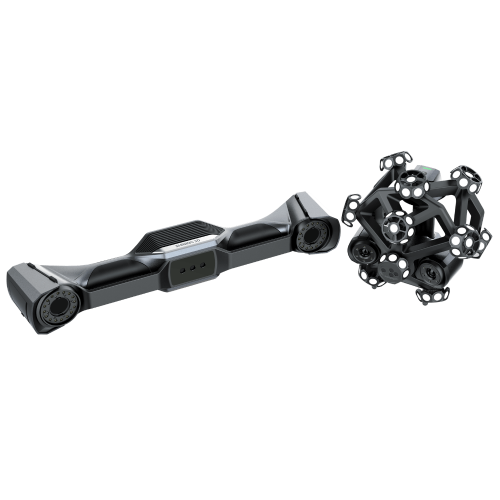

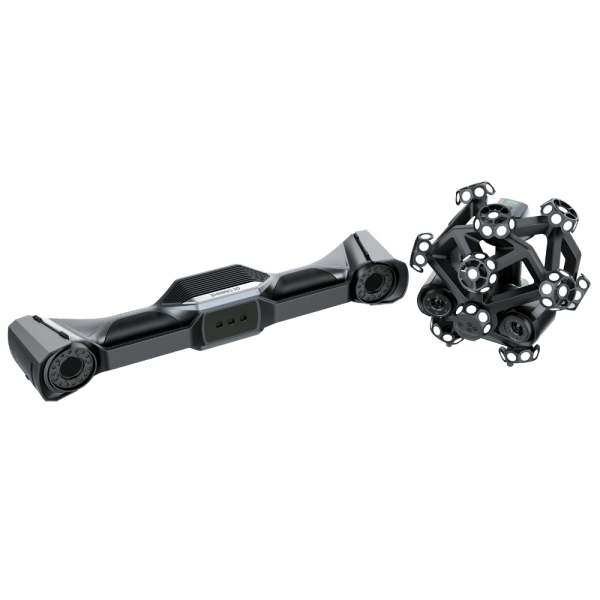

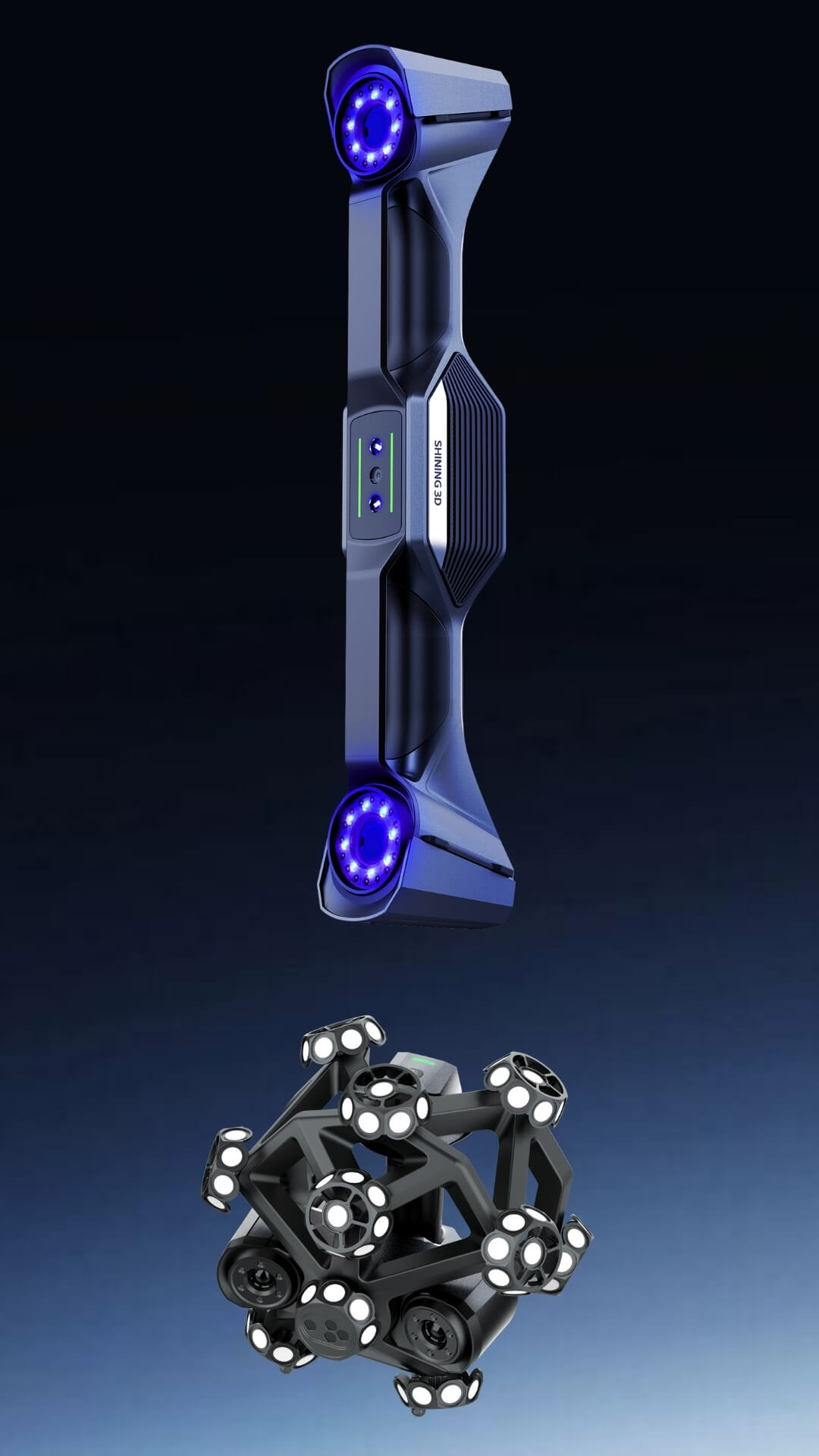

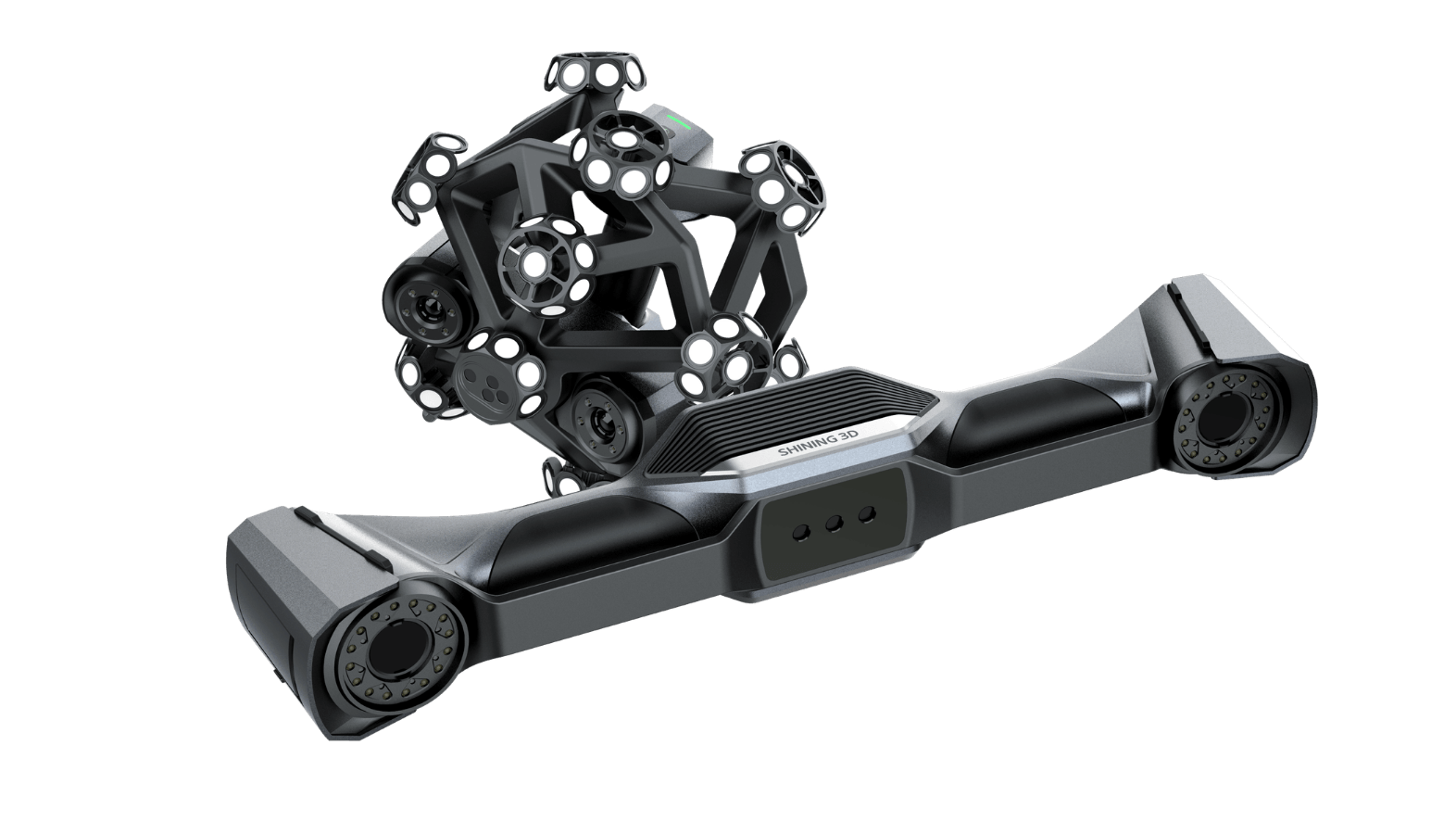

Birlikte: Dinamik Takip + Geniş Alan Tarama
TE Nova, tarama sırasında UE Nova nın konumunu gerçek zamanlı olarak takip eder. Bu sayede büyük parçalarda markersız, yüksek doğruluklu tarama mümkün hale gelir. Ayrılabilir tasarım sayesinde UE Nova yı bağımsız olarak geniş alan taramalarında da kullanabilirsiniz.
VPG teknolojisi ile hacimsel doğruluk 0,046 + 0,012 mm/m seviyesine ulaşır. 12 m kubik tarama hacminde 0,062 mm hacimsel doğruluk.

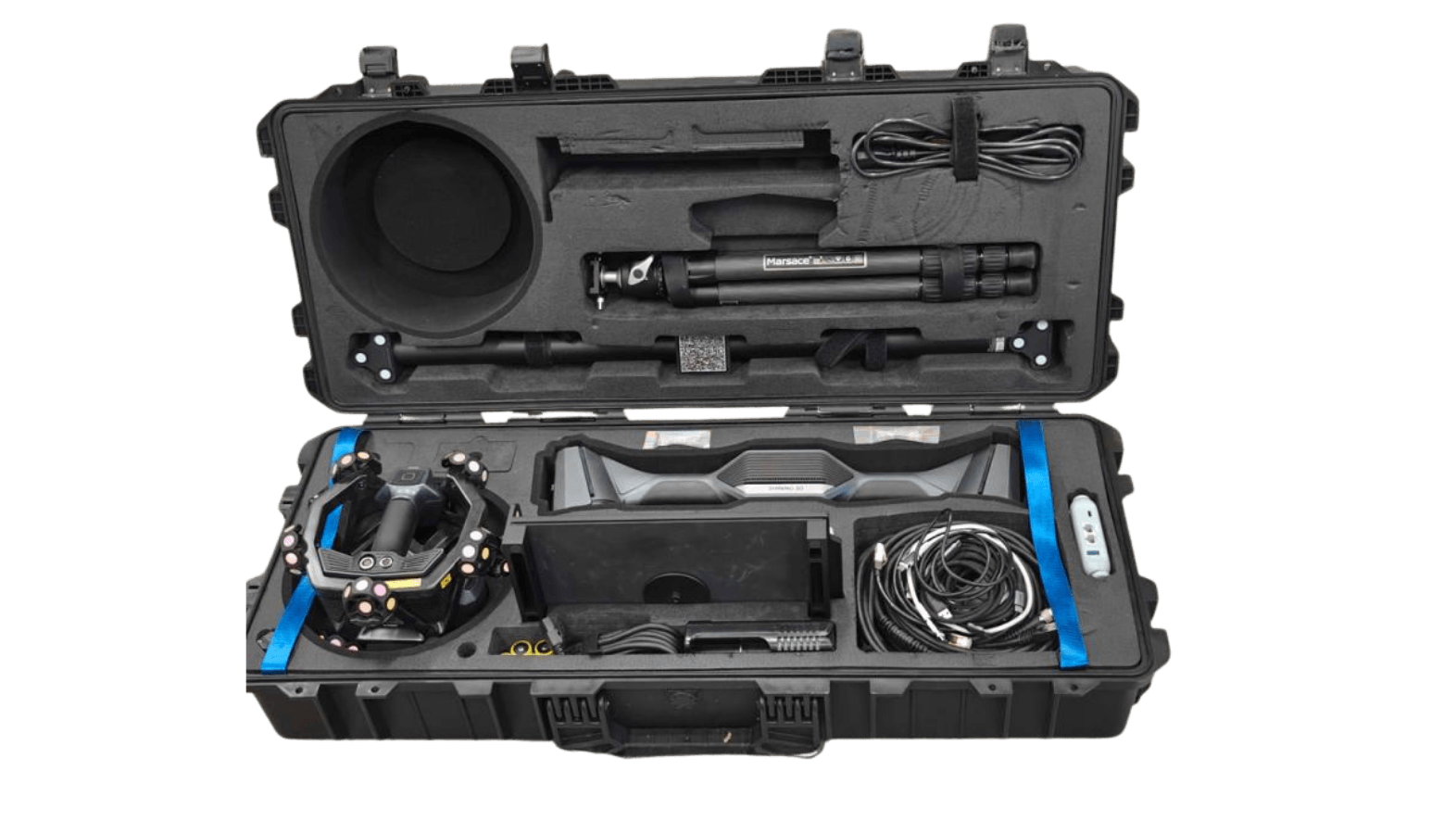

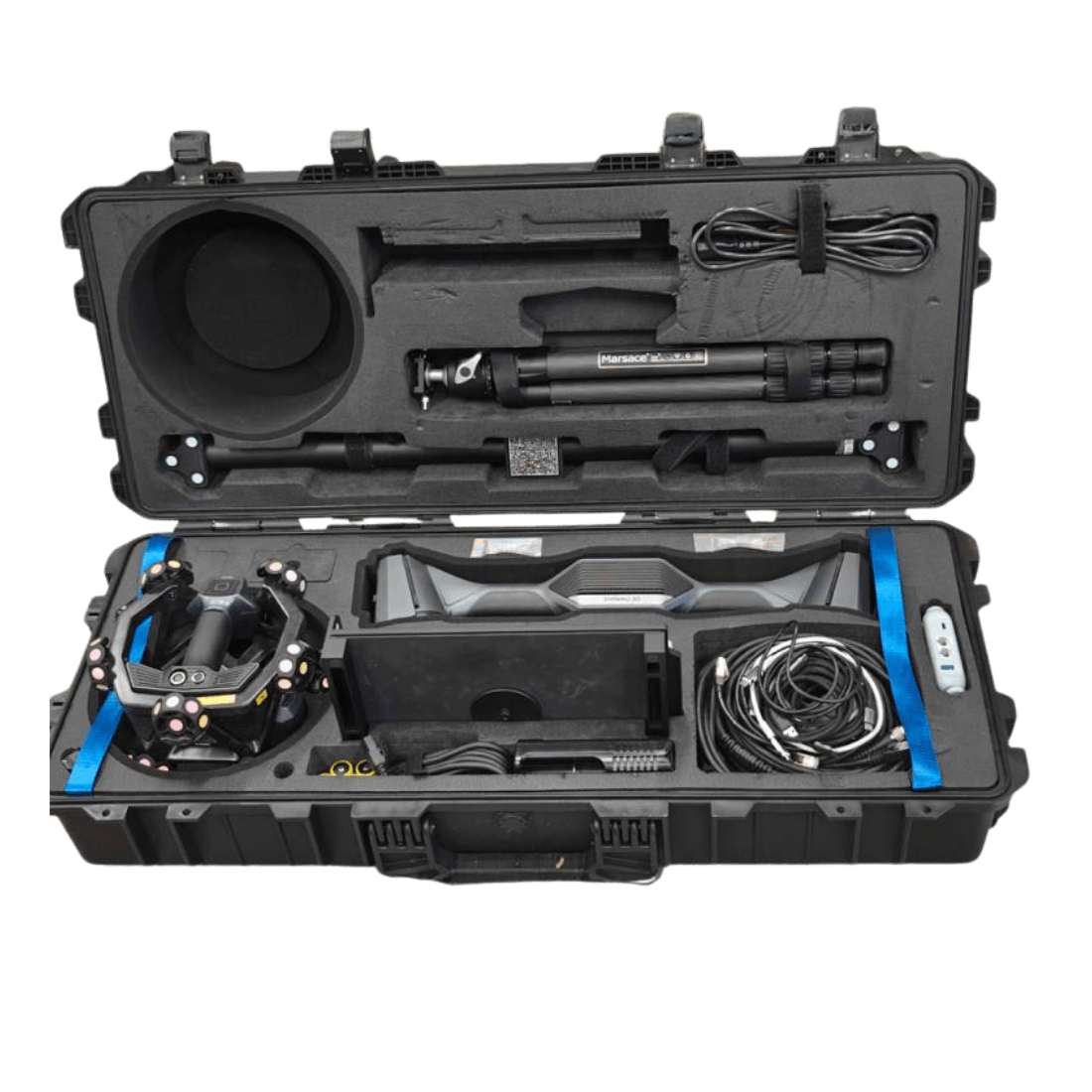

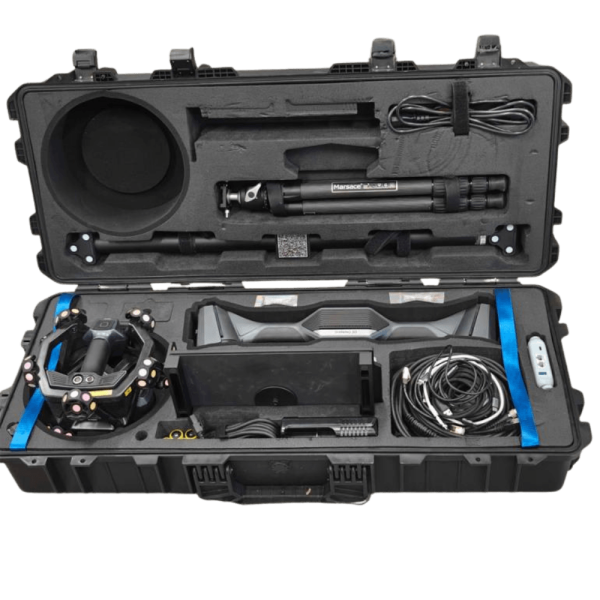

Tek Taşıma Kasası — Komple Çözüm
Hafif karbon fiber gövdeli her iki cihaz, aksesuarları ve kalibrasyon ekipmanlarıyla birlikte tek bir taşıma kasasında yer alır. Saha operasyonlarına, farklı tesislere veya uzak lokasyonlara kolayca taşınabilir.
TE Nova — Dinamik Takip Tarayıcısı (1,2 kg)
Kompakt ve hafif yapısıyla dar alanlarda ve detay gerektiren bölgelerde gerçek zamanlı takip taraması yapar. Cismin etrafında hareket ederken konum referansını sürekli korur ve biriken hacimsel hatayı minimize eder. 3,5 metre takip menzilinde markersız tarama yapabilir. Yakın Mod (170–550 mm) ile sıkı toleransların kontrol edilmesi gereken küçük bölgelerde yüksek hassasiyet.
UE Nova — Geniş Alan Lazer Tarayıcısı (1,6 kg)
Piyasadaki en geniş görüs alanına (2,6 × 2,2 m) sahip el tipi lazer tarayıcı. 50 mavi lazer çizgisiyle büyük yüzeyleri hızla kaplar. Detaylı tarama için 7 paralel lazer çizgisi, derin cep taraması için 1 lazer çizgisi ek modlar olarak mevcuttur. Trak Nova sisteminden ayrılarak bağımsız tarayıcı olarak da kullanılabilir.
Birlikte: Dinamik Takip + Geniş Alan Tarama
TE Nova, tarama sırasında UE Nova nın konumunu gerçek zamanlı olarak takip eder. Bu sayede büyük parçalarda markersız, yüksek doğruluklu tarama mümkün hale gelir. Ayrılabilir tasarım sayesinde UE Nova yı bağımsız olarak geniş alan taramalarında da kullanabilirsiniz.
VPG teknolojisi ile hacimsel doğruluk 0,046 + 0,012 mm/m seviyesine ulaşır. 12 m kubik tarama hacminde 0,062 mm hacimsel doğruluk.
Tek Taşıma Kasası — Komple Çözüm
Hafif karbon fiber gövdeli her iki cihaz, aksesuarları ve kalibrasyon ekipmanlarıyla birlikte tek bir taşıma kasasında yer alır. Saha operasyonlarına, farklı tesislere veya uzak lokasyonlara kolayca taşınabilir.
Trak Nova nın en ayırt edici özelligi dinamik takip teknolojisidir. TE Nova tracker, tarama sırasında cihazın uzaydaki konumunu gerçek zamanlı olarak izler ve biriken hacimsel hatayı kontrol altında tutar.
Dar alanlarda ince detay taraması. Sıkı toleransların kontrol edilmesi gereken küçük bölgelerde kullanılır. Araç iç mekani, makine kasası içi veya erişilmesi güç montaj noktaları için idealdir.
Genel amaçlı tarama. Hız ve detay arasında optimum denge. Orta ölçekli parçaların rutin kalite kontrolü ve prototip doğrulama için yaygın kullanım.

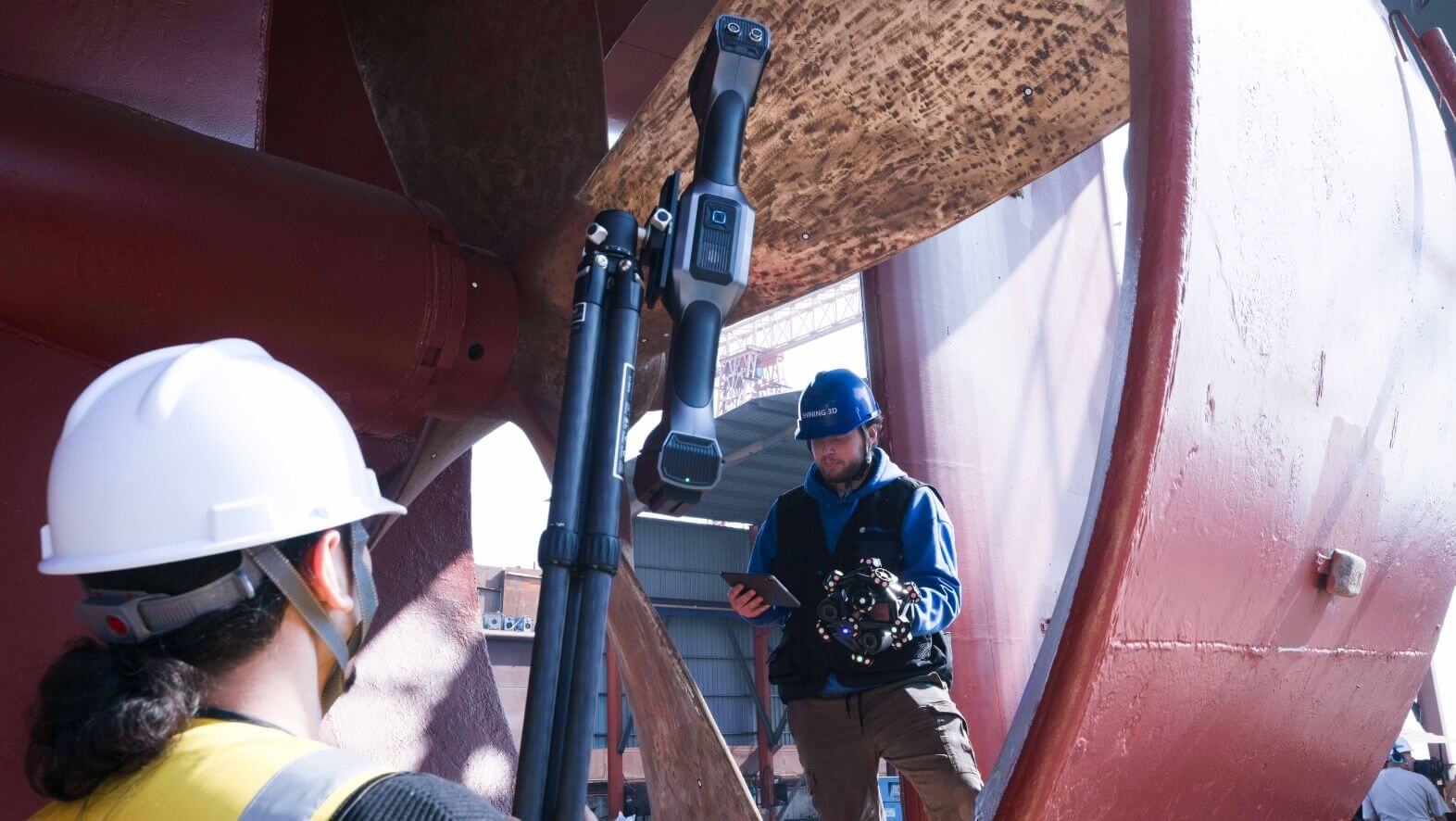

Büyük ölçekli yüzeylerin hızlı taranması. Araç gövdesi, gemi pervanesi veya büyük kalıplar gibi geniş yüzeylerin kısa sürede kapsanması için tasarlanmıstır.
Sistem, kalibrasyon çubuğu aracılığıyla video tabanlı gerçek zamanlı marker doğrulaması yapar. Kodlu marker kullanmaya gerek yoktur. VPG, tarama sırasında referans noktalarını sürekli doğrulayarak hacimsel doğruluğu sabit tutar.
VPG ile hacimsel uzantı doğruluğu 0,046 + 0,012 mm/m seviyesine ulaşır. 12 metreküplük bir tarama hacminde 0,062 mm hacimsel doğruluk demektir. Baştan sona tutarlı ölçüm.
6 metre uzunluğunda bir araç gövdesi tarıyorsanız ön ve arka tamponda aynı doğruluğu korumanız gerekir. VPG olmadan biriken hata kalite kontrol raporlarını geçersiz kılabilir.
Pres kalıbınızın 500. üründen sonra sapma yapıp yapmadıgını kontrol etmek mi istiyorsunuz?

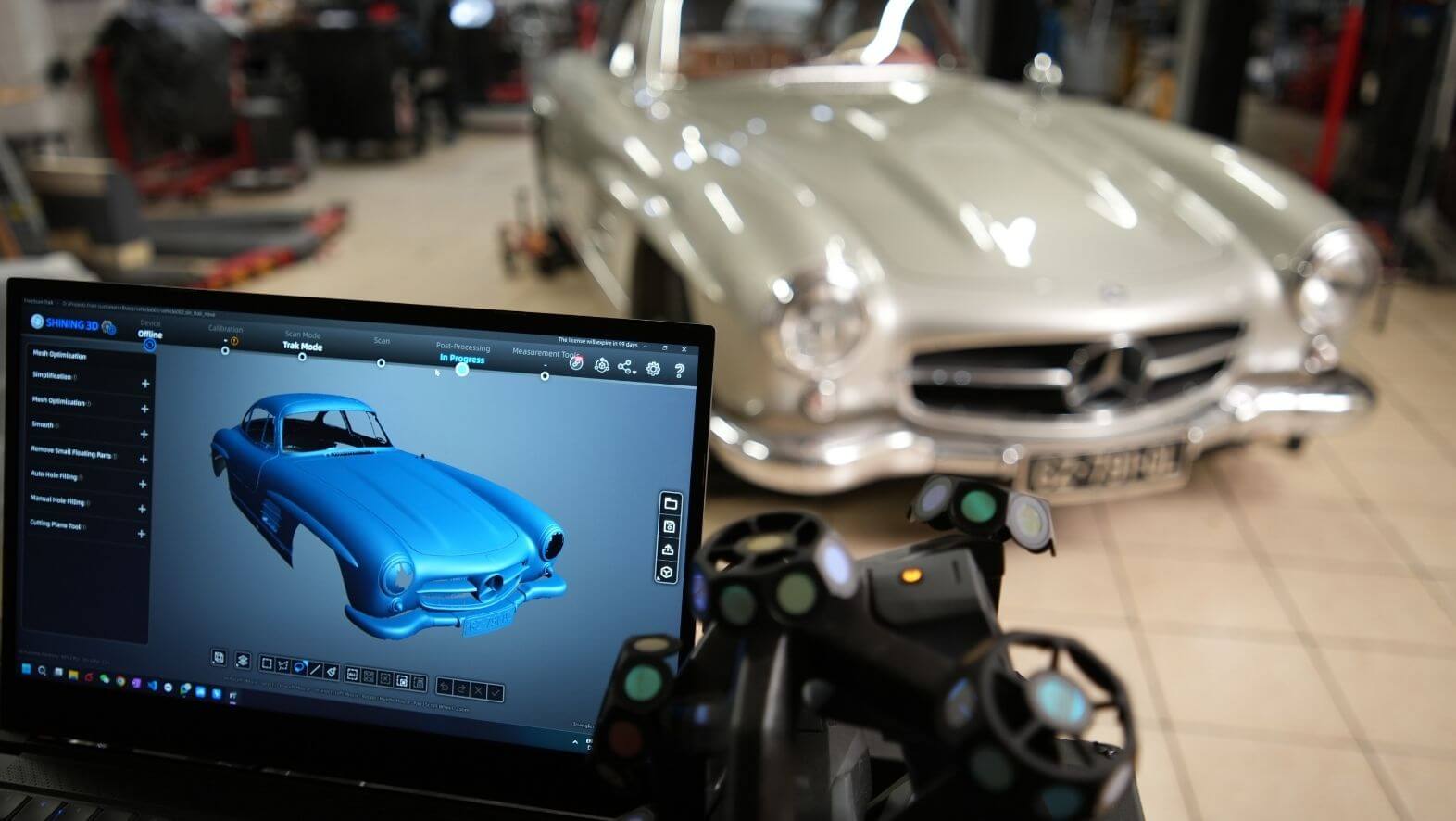

Trak Nova, düz panellerden karmaşık iç mekan detaylarına kadar araç parçalarını yüksek doğrulukla tarar. Kaput, kapı paneli, spoiler gibi geniş yüzeylerde UE Nova hızla veri toplarken; gögs paneli, konsol içi veya motor bölmesi gibi dar alanlarda TE Nova devreye girer. Çevikliği, hafif yapısı ve sertifikalı doğruluğu sayesinde otomotiv kalite kontrol süreçlerinde CMM e tamamlayıcı bir çözüm sunar.
Kullanım senaryoları:

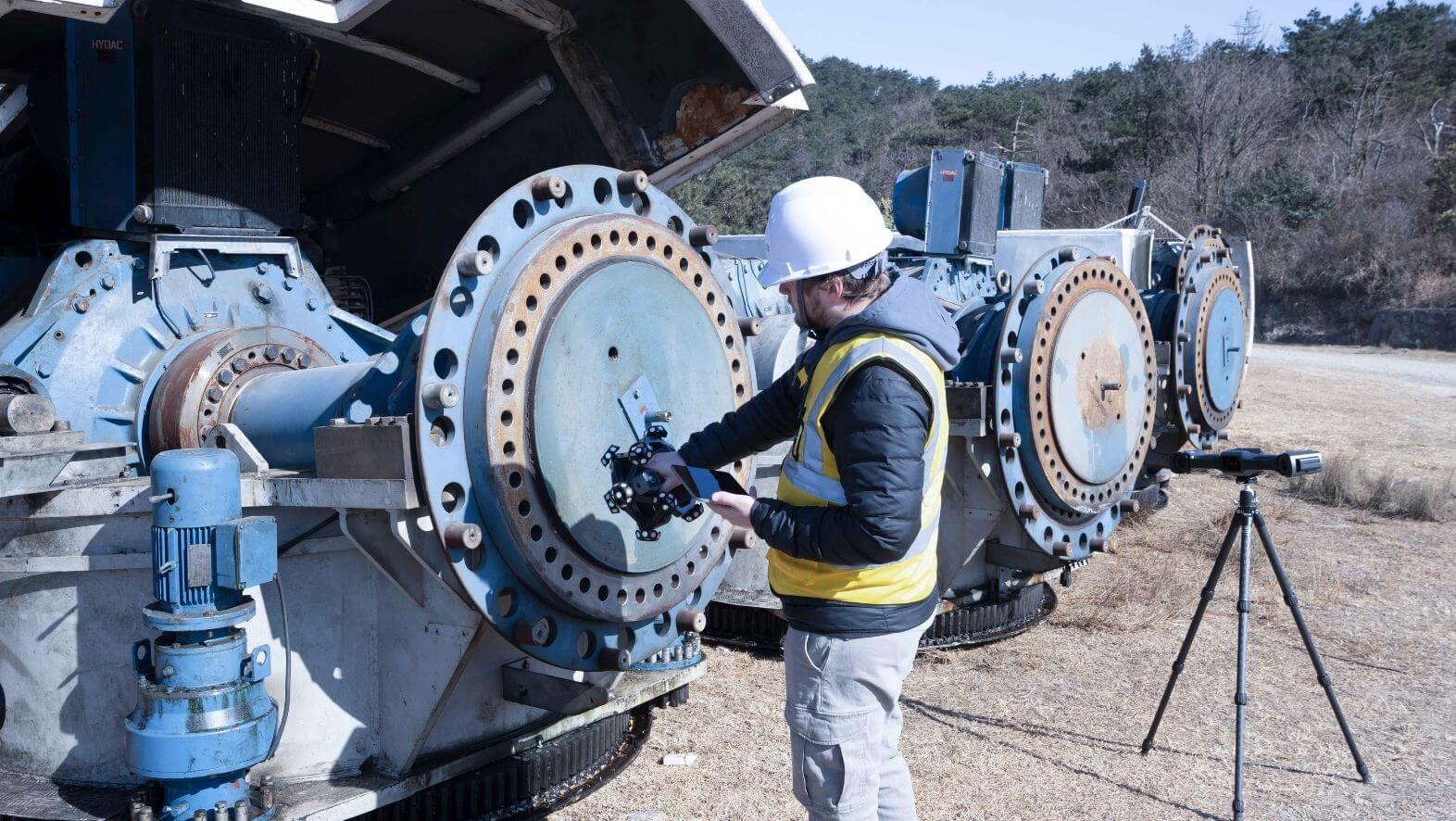

10 tonluk iş makinesi parçasını ölçüm odasına taşıyamıyorsanız...

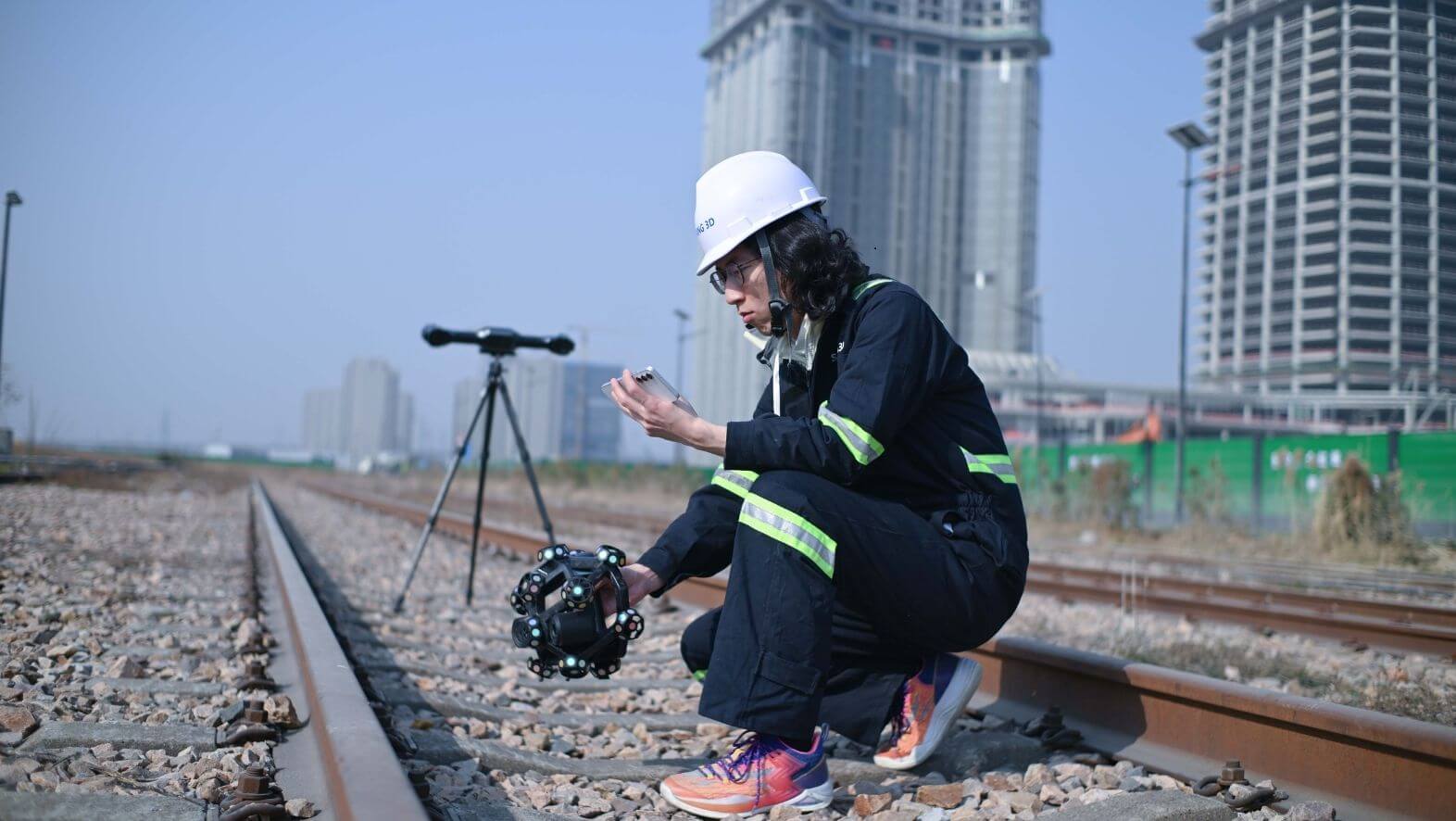

Ekskavatör, buldozer, vinç kolu, tren vagonu, gemi pervanesi — bu ölçekteki parçaları CMM e taşımak imkansızdır. Trak Nova sahaya gider. UE Nova nın 2,6 x 2,2 m görüs alanı büyük parçaları hızla kaplarken, TE Nova ile dinamik takip kararsız ortamlarda bile yüksek doğruluğu korur.
Kullanım senaryoları:
Santral bakımında türbin kanatlarındaki aşınmayı yerinde ölçmek mi istiyorsunuz?
Enerji santralları, rüzgar türbinleri, petrol platformları, boru hatları — bu tesislerde ölçüm ekipmanını taşımak zordur, çalışma alanları dardır ve erisim sınırlıdır. Trak Nova nın kablosuz ve hafif tasarımı, kablo kısıtlaması olmadan bu ortamlarda serbestçe çalışmanızı sağlar. Markersız tarama özelligi sayesinde geniş tesis yüzeylerinde hızla veri toplanır.
Kullanım senaryoları:

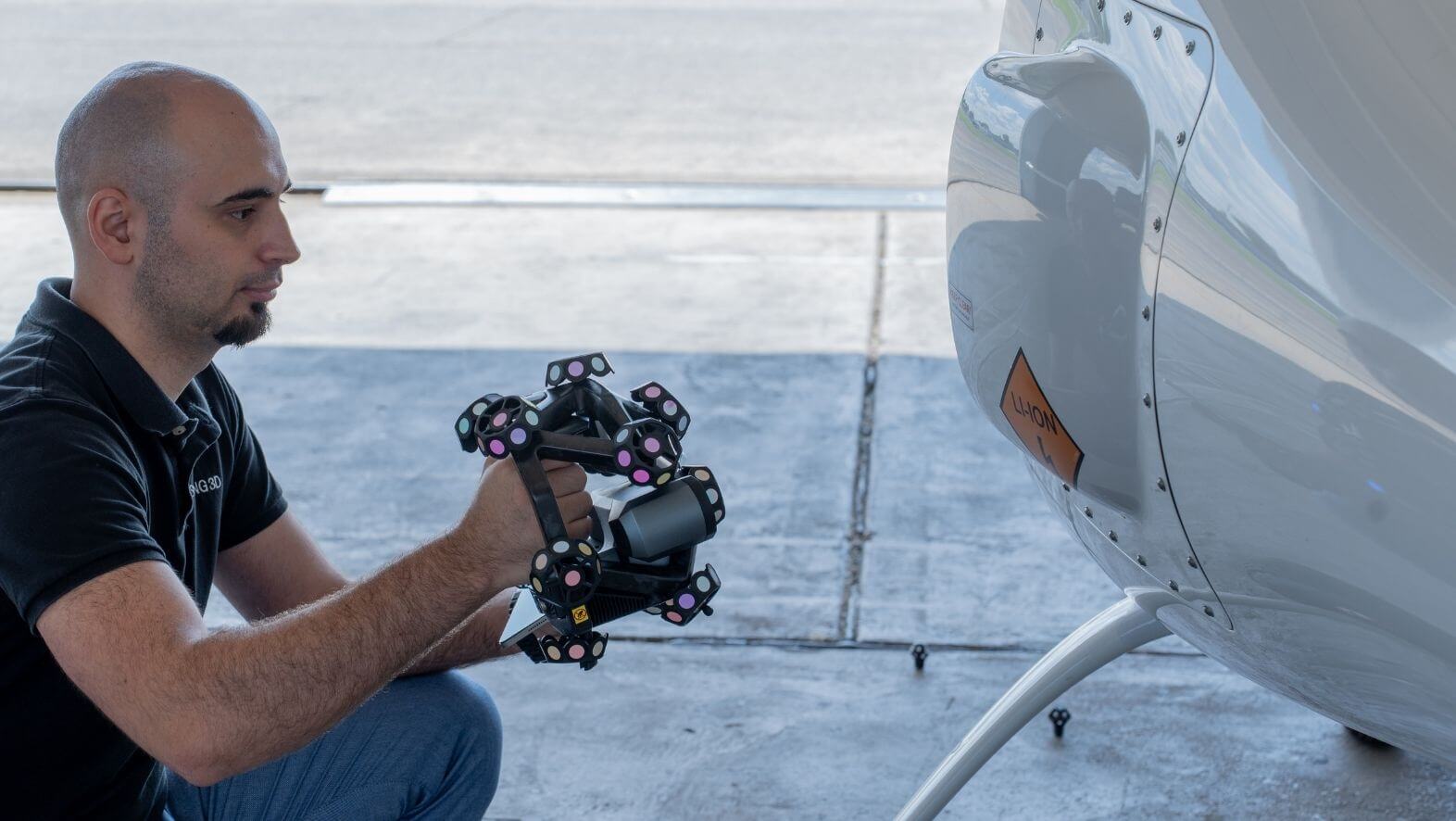

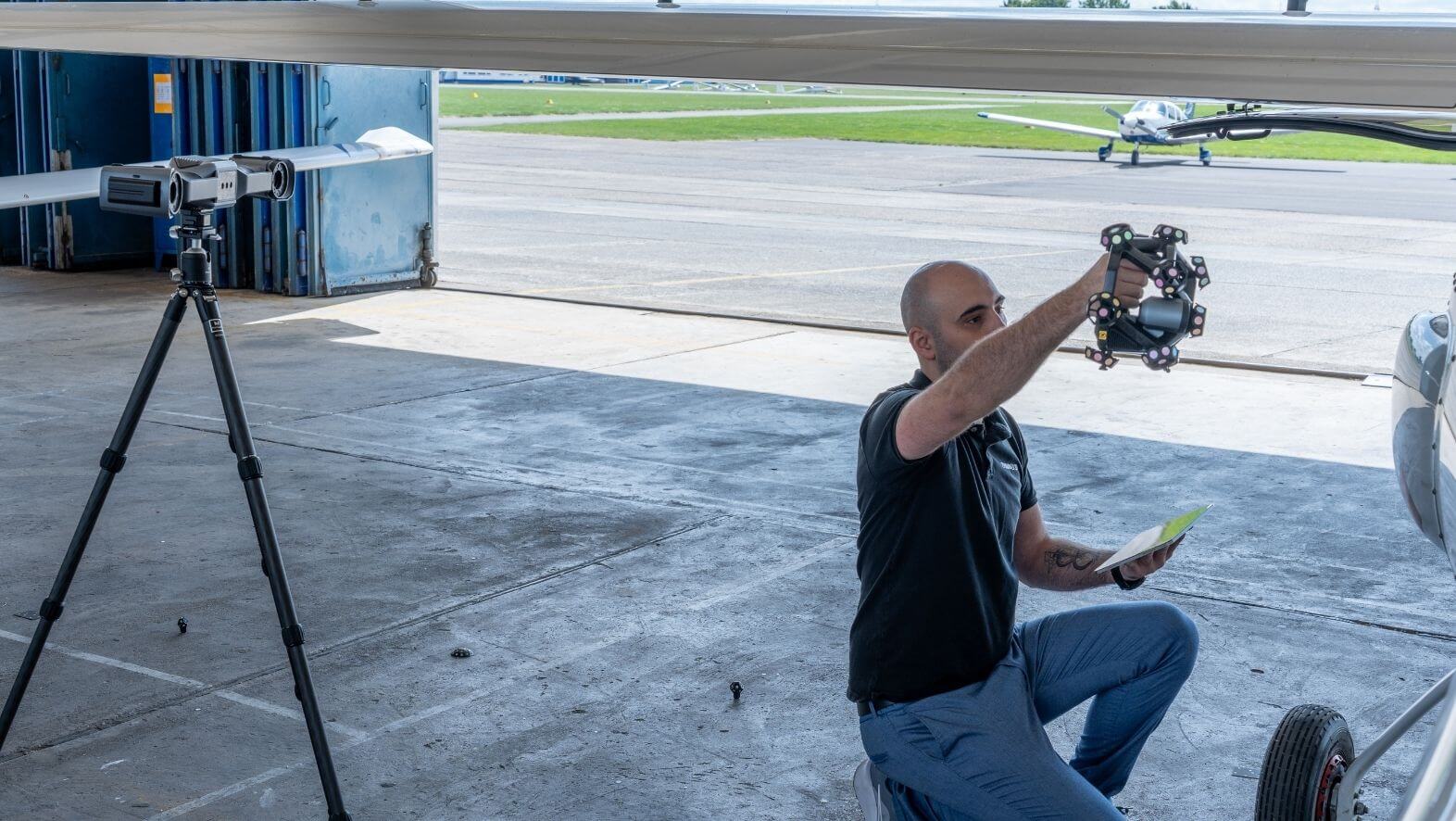

Uçak gövdesinin CAD modeline ne kadar sadık üretildigini doğrulamanız gerekiyorsa...
Havacılıkta toleranslar dar, parçalar büyük ve sertifikasyon gereksinimleri katıdır. Trak Nova nın VDI/VDE 2634 ve ISO 10360 sertifikalı doğruluğu, havacılık denetim süreçlerinde güvenle kullanılmasını sağlar. VPG teknolojisi ile büyük gövde panellerinde bile uçtan uca tutarlı hacimsel doğruluk korunur.
Kullanım senaryoları:
Kalıbınızın 1.000 döküm sonrasındaki sapmasını ölçmek mi istiyorsunuz?
Döküm kalıpları kullanıldıkça aşınır ve sapma yapar. Bu sapmaları erken tespit etmek, hatalı üretimi önler ve kalıp ömrünü optimize eder. Trak Nova ile kalıbı hatta baglıyken bile tarayabilir, CAD modeli ile karşılastırarak sapma haritası çıkarabilirsiniz.
Kullanım senaryoları:
Tarihi eserin veya büyük heykelin milimetrik doğrulukta dijital arsivini oluşturmak mı istiyorsunuz?
FreeScan Trak Nova, ince detayları yüksek doğrulukla yakalar ve büyük yapıtlarda bile tutarlı sonuç verir. Hafif ve kompakt tasarımı, müze, kazı alanı veya restorasyon atölyesi gibi hassas ortamlarda uzun süreli kullanıma uygundur.
Kullanım senaryoları:
Tedarikçiden gelen parçaların tolerans içinde olup olmadıgını hızla kontrol etmek mi istiyorsunuz?
Herhangi bir üretim tesisinde — gelen malzeme kabulünden proses kontrol adımlarına, son ürün denetimine kadar — Trak Nova hız ve doğruluğu bir arada sunar. Tarama verisini doğru dan Geomagic Control X, PolyWorks veya SHINING3D Inspect yazılımlarına aktararak renkli sapma haritası ve GD&T raporu oluşturabilirsiniz.
Kullanım senaryoları:
Pres kalıbınızın 500. üründen sonra sapma yapıp yapmadıgını kontrol etmek mi istiyorsunuz?
Trak Nova, düz panellerden karmaşık iç mekan detaylarına kadar araç parçalarını yüksek doğrulukla tarar. Kaput, kapı paneli, spoiler gibi geniş yüzeylerde UE Nova hızla veri toplarken; gögs paneli, konsol içi veya motor bölmesi gibi dar alanlarda TE Nova devreye girer. Çevikliği, hafif yapısı ve sertifikalı doğruluğu sayesinde otomotiv kalite kontrol süreçlerinde CMM e tamamlayıcı bir çözüm sunar.
Kullanım senaryoları:
10 tonluk iş makinesi parçasını ölçüm odasına taşıyamıyorsanız...
Ekskavatör, buldozer, vinç kolu, tren vagonu, gemi pervanesi — bu ölçekteki parçaları CMM e taşımak imkansızdır. Trak Nova sahaya gider. UE Nova nın 2,6 x 2,2 m görüs alanı büyük parçaları hızla kaplarken, TE Nova ile dinamik takip kararsız ortamlarda bile yüksek doğruluğu korur.
Kullanım senaryoları:
Santral bakımında türbin kanatlarındaki aşınmayı yerinde ölçmek mi istiyorsunuz?
Enerji santralları, rüzgar türbinleri, petrol platformları, boru hatları — bu tesislerde ölçüm ekipmanını taşımak zordur, çalışma alanları dardır ve erisim sınırlıdır. Trak Nova nın kablosuz ve hafif tasarımı, kablo kısıtlaması olmadan bu ortamlarda serbestçe çalışmanızı sağlar. Markersız tarama özelligi sayesinde geniş tesis yüzeylerinde hızla veri toplanır.
Kullanım senaryoları:
Uçak gövdesinin CAD modeline ne kadar sadık üretildigini doğrulamanız gerekiyorsa...
Havacılıkta toleranslar dar, parçalar büyük ve sertifikasyon gereksinimleri katıdır. Trak Nova nın VDI/VDE 2634 ve ISO 10360 sertifikalı doğruluğu, havacılık denetim süreçlerinde güvenle kullanılmasını sağlar. VPG teknolojisi ile büyük gövde panellerinde bile uçtan uca tutarlı hacimsel doğruluk korunur.
Kullanım senaryoları:
Kalıbınızın 1.000 döküm sonrasındaki sapmasını ölçmek mi istiyorsunuz?
Döküm kalıpları kullanıldıkça aşınır ve sapma yapar. Bu sapmaları erken tespit etmek, hatalı üretimi önler ve kalıp ömrünü optimize eder. Trak Nova ile kalıbı hatta baglıyken bile tarayabilir, CAD modeli ile karşılastırarak sapma haritası çıkarabilirsiniz.
Kullanım senaryoları:
Tarihi eserin veya büyük heykelin milimetrik doğrulukta dijital arsivini oluşturmak mı istiyorsunuz?
FreeScan Trak Nova, ince detayları yüksek doğrulukla yakalar ve büyük yapıtlarda bile tutarlı sonuç verir. Hafif ve kompakt tasarımı, müze, kazı alanı veya restorasyon atölyesi gibi hassas ortamlarda uzun süreli kullanıma uygundur.
Kullanım senaryoları:
Tedarikçiden gelen parçaların tolerans içinde olup olmadıgını hızla kontrol etmek mi istiyorsunuz?
Herhangi bir üretim tesisinde — gelen malzeme kabulünden proses kontrol adımlarına, son ürün denetimine kadar — Trak Nova hız ve doğruluğu bir arada sunar. Tarama verisini doğru dan Geomagic Control X, PolyWorks veya SHINING3D Inspect yazılımlarına aktararak renkli sapma haritası ve GD&T raporu oluşturabilirsiniz.
Kullanım senaryoları:
Büyük parça ve saha ölçümünde hız, doğruluk ve esneklik ile öne çıkan Trak Nova; markersız tarama, titresimli ortamlarda kararlı doğruluk ve ayrılabilir tasarımıyla hem dar alanda hem geniş alanda çalışır. VDI/VDE 2634 ve ISO 10360 sertifikalı doğruluğu kalite kontrol raporlarınızı uluslararası geçerli kılar. iF Design Award 2026 ödülü ile tasarımı da onaylanmıstır.
Geniş alan lazer taraması ile dinamik takip taramasını birleştirerek hem genel yapıyı hem de yerel detayları tek veri setinde sunar.
Nesnenin egrilik durumuna göre mesh çözünürlügünü otomatik ayarlar. Düz yüzeylerde veri tasarrufu, kavisli bölgelerde yüksek detay.
Dairesel delikler, dikdörtgen delikler ve slotları otomatik tespit eder. Hızlı ve hassas boyut ölçümü sağlar.
Yazılım içinden tam boyut denetimi yapabilirsiniz. Ayrı denetim yazılımına geçmeden hızlı kontrol.
Çıkış formatları: STL, OBJ, PLY, ASC, JT, IGES, STEP, XYZRGB ve diger standart formatlar.
Trak Nova ile UE Nova aynı tarayıcıyı paylaşır; fark dinamik takip, hacimsel doğruluk ve sistem yeteneklerindedir:
Dinamik takip sistemini, kablosuz tarama deneyimini ve VPG teknolojisini gerçek kullanım koşullarında görün.
| FreeScan UE Nova Teknik Özellikler Tablosu | |
|---|---|
| Özellik | Değer |
| Yüksek hızlı tarama | Dahil (50 lazer çizgisi) |
| Detaylı tarama | Dahil (7 paralel lazer çizgisi) |
| Derin cep taraması | Dahil (1 lazer çizgisi) |
| VPG (Video Fotogrametri) | Dahil (kodlu marker gerektirmez) |
| Doğruluk | 0,02 mm |
| Hacimsel doğruluk | 0,062 mm (12 m kubik) |
| VPG ile hacimsel uzantı doğruluğu | 0,046 + 0,012 mm/m |
| Tarama hızı | 6.140.000 nokta/saniye |
| Çözünürlük | 0,01 ile 10 mm |
| Esnek görüs alanı (FOV) | 2.600 x 2.200 mm ye kadar |
| Bağlantı | Kablosuz ve kablolu mod (fiber optik) |
| Derinlik aralıgı (TE Nova) | 380 mm (170 ile 550 mm) |
| Derinlik aralıgı (UE Nova) | 2.700 mm (800 ile 3.500 mm) |
| Agırlık (TE Nova) | 1,2 kg |
| Agırlık (UE Nova) | 1,6 kg |
| Sertifikalar | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Kabul testi | VDI/VDE 2634 Part 3 ve ISO 10360 (ISO/IEC 17025 akredite laboratuvarda) |
Uygulamanıza en uygun konfigürasyonu ve iş akışını birlikte oluşturalım. Kendi parçalarınızla ücretsiz demo taraması planlayın.
Seçili örnek veri setlerini inceleyin ve çıktı kalitesini ilk elden değerlendirin.
Boat Turbine — FreeScan Trak Nova ile taranmıstır
Drone Model — Havacılık uygulaması
3D tarama, fiziksel bir nesnenin milimetrik doğrulukta dijital kopyasını oluşturur. Bu dijital model ile kalite kontrol yapabilir, CAD modeli ile karşılastırarak sapmaları tespit edebilir, tersine mühendislikle mevcut bir parçayı yeniden tasarlayabilir, aşınma veya deformasyonu zaman içinde takip edebilir ve dijital arsiv oluşturabilirsiniz.
FreeScan Trak yazılımı kullanıcı dostu bir arayüze sahiptir. Cihazı parçanın etrafında hareket ettirmeniz yeterlidir; yazılım gerçek zamanlı olarak ekranda 3D modeli oluşturur. 3D Grande olarak kurulum sırasında kapsamlı egitim veriyoruz. Çogu kullanıcı birkaç gün içinde verimli şekilde tarama yapabilir hale gelir.
Tarama verisi STL, OBJ gibi standart formatlarda dışarı aktarılır. Geomagic Control X, PolyWorks, SHINING3D Inspect gibi denetim yazılımlarına doğru dan aktarılabilir. Bu yazılımlarda CAD modeli ile karşılastırma, renkli sapma haritası, GD&T raporu ve özelleştirilebilir denetim raporları oluşturabilirsiniz.
Trak Nova, birkaç santimetrelik bir parçadan 10 metre ve üzeri yapılara kadar geniş bir ölçek aralıgında kullanılabilir. Yakın modda küçük detaylar, uzak modda büyük yüzeyler taranır. VPG ve marker destegi yle tarama hacmi pratikte sınırsız olarak genişletilebilir.
Dış kaynaklı ölçüm hizmetleri, CMM e taşıma süreleri, marker yerleştirme zamanı ve hatalı ürün kayıpları düsünüldügünde, pek çok tesis ilk yıl içinde yatırımın geri dönüsünü görür. Ücretsiz demo sırasında size özel maliyet-fayda analizi yapabiliriz.
Trak Nova paketi TE Nova, UE Nova, kalibrasyon ekipmanı, güç adaptörleri, tarama yazılımı (süresiz lisans, abonelik ücreti yok) ve taşıma kasasını içerir. Ek olarak tarama yapacagınız bir dizüstü bilgisayar veya iş istasyonu gerekir. Opsiyonel olarak FreeProbe 2, Metrology Pro Kit ve döner tabla ayrıca edinilebilir.
UE Nova tek başına çalısan bir el tipi lazer tarayıcıdır. Trak Nova ise UE Nova yı ve TE Nova tracker ı bir arada sunan komple bir dinamik takip ve tarama sistemidir. Trak Nova daha yüksek hacimsel doğruluk, markersız tarama ve dar alan taraması sağlar. UE Nova, Trak Nova dan ayrılarak bağımsız olarak da kullanılabilir.
Evet. UE Nova, Trak Nova sisteminden bağımsız olarak geniş alan lazer tarayıcı olarak kullanılabilir. TE Nova ise takip tarayıcısı olarak tasarlanmıstır ve Trak Nova sistemi kapsamında çalışır.
Hayır. Kablosuz bağlantı yalnızca veri iletimini taşır, tarama doğrulugunu etkilemez. Kablosuz ve kablolu modda aynı doğruluk değerleri elde edilir.
TE Nova kablosuz modda yaklaşık 2,5 saat, UE Nova yaklaşık 1 saat çalışır. Her iki cihaz da standart degistirilebilir pil kullanır. Yedek pillerle sürekli tarama yapılabilir.
Evet, kablosuz çalışma için Wi-Fi router gereklidir. SHINING 3D, pakette bir router sağlar. Kendi router ınızı kullanmak isterseniz, optimum performans için Wi-Fi 6 destekli bir router önerilir.
Trak Nova, CMM nin sahada yapamadıgı işleri yapar: büyük parça ölçümü, sahada denetim, karmaşık geometri taraması. En yüksek tekrarlanabilirlik gerektiren laboratuvar uygulamalarında CMM hâlâ kendi kategorisinde güçlüdür. Pek çok tesis ikisini tamamlayıcı olarak kullanır.
FreeProbe 2, Trak Nova sistemi ile entegre çalısan bir prob ölçüm cihazıdır. Lazer tarayıcının ulaşamadığı gizli bölgelerde, derin ceplerde veya erişilmesi güç noktalarda geometrik veri yakalar. Mesh oluşturmadan doğru dan boyut ve konum ölçümü yapar.
